结构实验室占地约220m²,主要配备MTS电液伺服液压加载系统、土木工程多通道混合试验系统以及大型自升降综合加载反力系统，是面向土木工程结构性能测试、复杂加载模拟和结构试验验证的综合性实验平台。结构实验室可开展各类土木结构静力荷载试验、拟静力试验、复杂波形动态加载试验及疲劳性能试验，可满足梁、柱、墙体、节点、连接件、组合结构及大型结构构件的承载性能、变形性能和破坏机理研究需求。

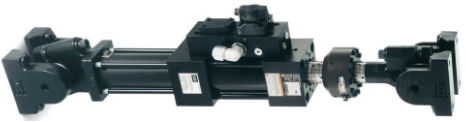

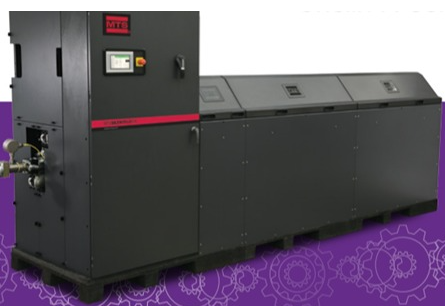

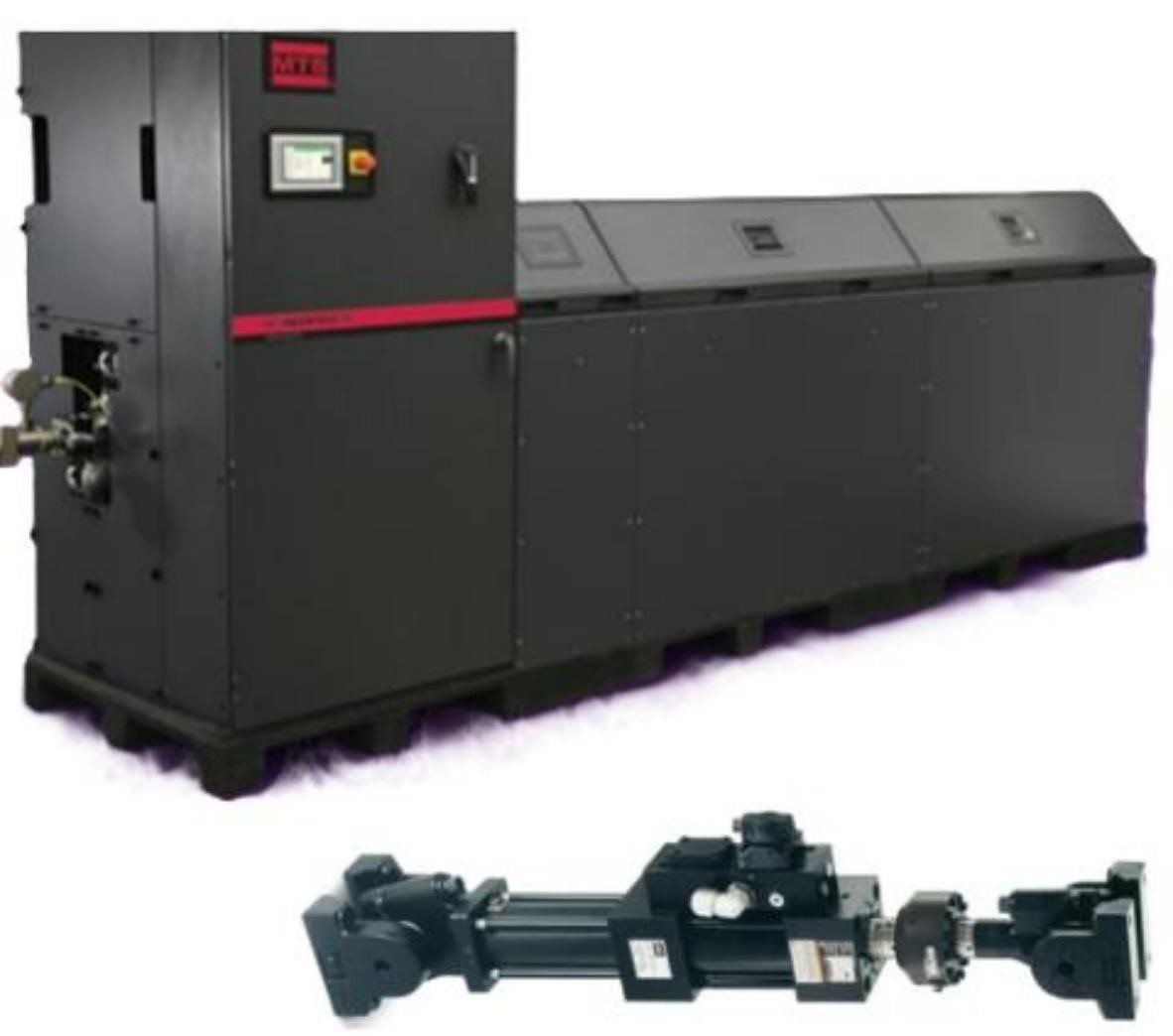

实验室配置了MTS电液伺服液压加载系统由大型液压油源站、液压分配子站、多规格伺服作动器、多通道控制器和全数字多通道伺服控制系统组成， 可实现力控制和位移控制加载。系统配合L形反力墙、重载反力架和刚性台座，可对土木工程结构开展平面及空间多向加载试验。加载系统配置250kN、500kN和1000kN等不同吨位作动器共5个，单个作动器最大推力可达1000kN，最大出缸行程500mm，最大动载频率50Hz，可满足不同尺度试件和不同加载制度下的结构试验需求。

土木工程多通道混合试验系统依托MTS电液伺服系统的多通道加载能力，引入Speedgoat 实时目标机和永磁同步电机控制套件，并配备开放式控制接口。系统可通过Socket数值模型嵌入功能或SCRAMNet高速反射内存通信方式，与外部仿真模型实现实时数据交互，形成物理试验与计算机数值模拟相结合的实时混合试验平台。该系统可接入OpenSees、Matlab、Simulink、LS-DYNA、Abaqus等大型有限元与仿真程序，可用于结构抗震性能验证、复杂边界条件模拟、子结构试验以及算法和原型验证试验。

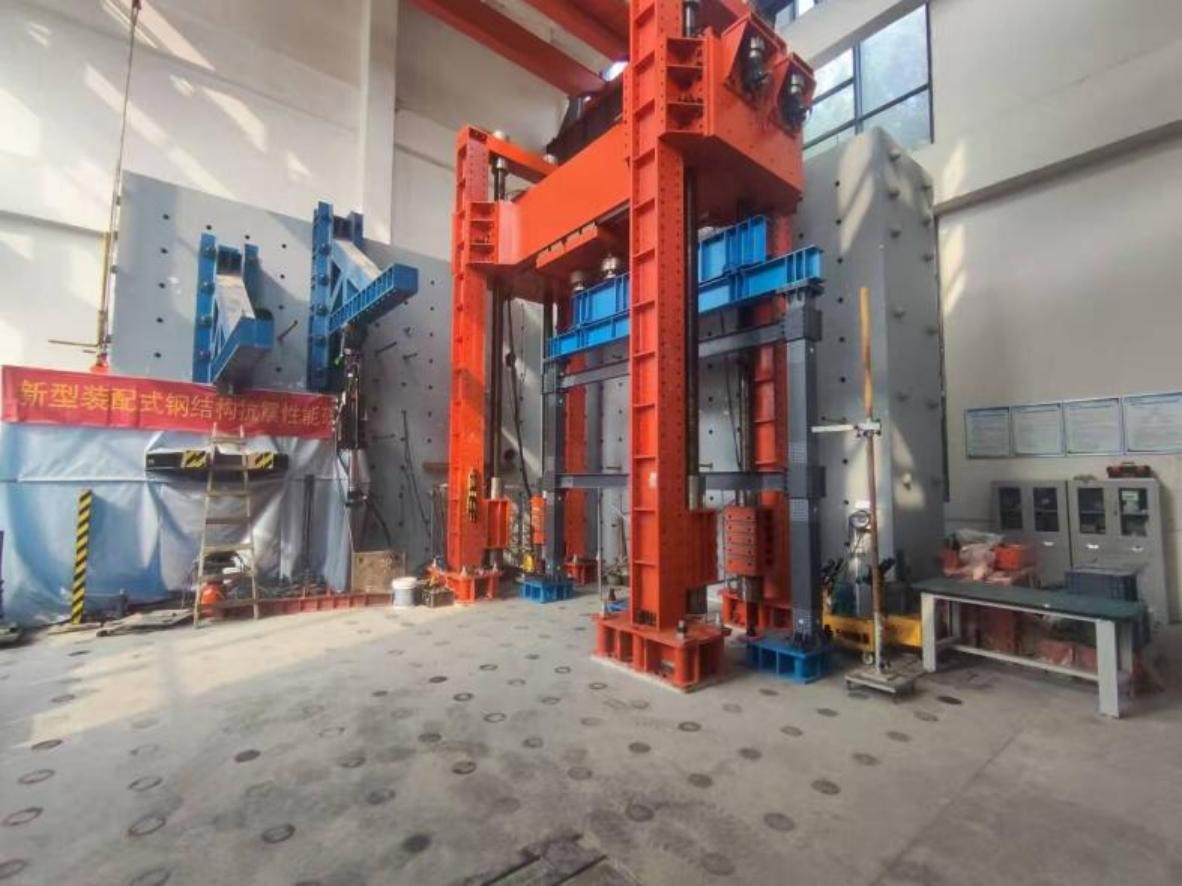

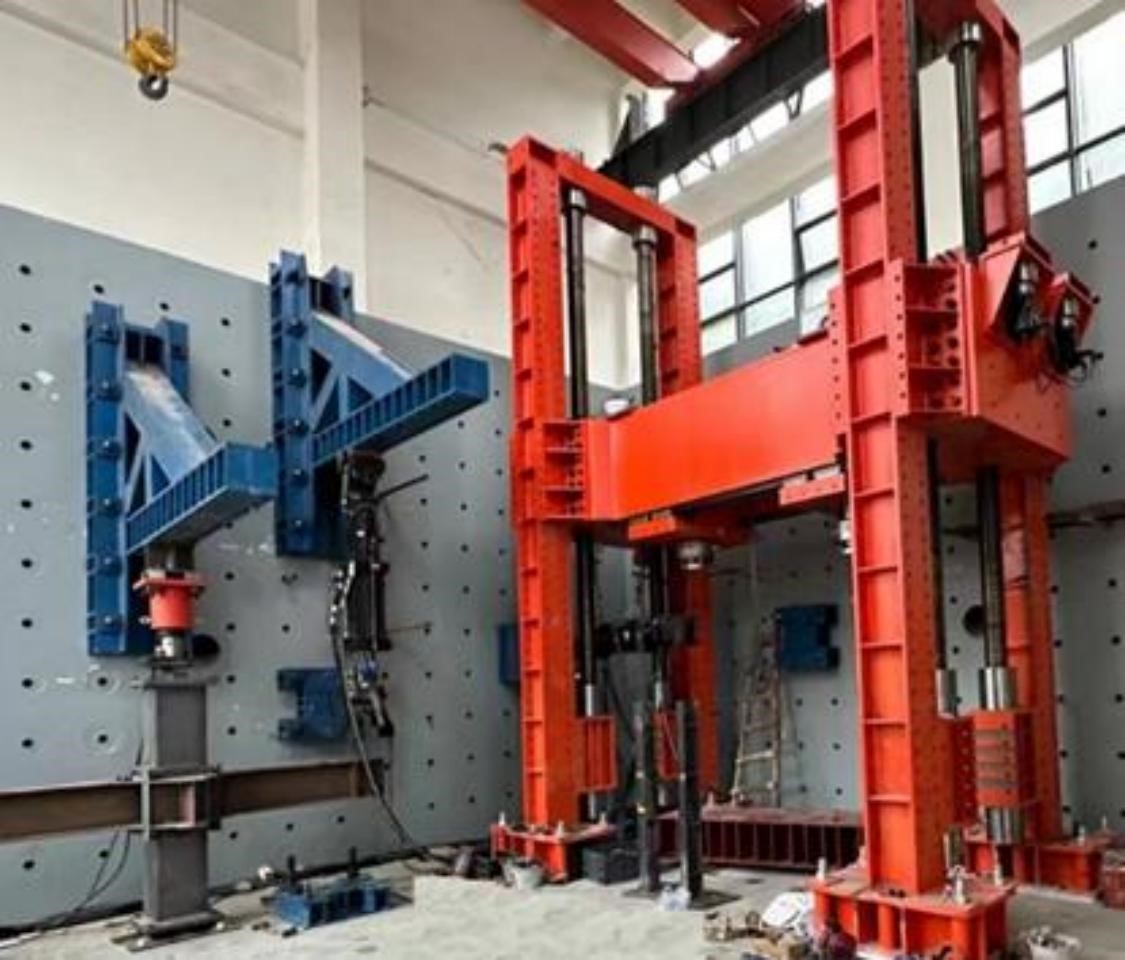

大型自升降综合加载反力系统采用四柱门式重载反力结构，立柱通过高强螺栓与刚性地面连接，上横梁为双层高强钢箱梁，可在立柱间自主升降，实现梁下试验高度在1200mm至4800mm范围内自由调整。系统上横梁配备两台2000kN电液伺服作动器和横向移动导轨，可实现最大4000kN竖向荷载和横向持载移动，允许最大水平荷载1000kN，持载滑动摩阻不大于1%。该系统采用全数字电液伺服控制，并结合自升降系统和滑车系统，可广泛适用于大型梁板构件、足尺或近足尺结构构件以及复杂受力构件的静力加载试验。

依托多规格作动器、大吨位反力架、刚性台座、L形反力墙和实时混合试验控制平台，结构实验室具备从常规构件加载到大型结构构件试验、从单向加载到多通道协同加载、从传统物理试验到数值—物理混合试验的综合测试能力。实验室可为建筑结构、桥梁结构、装配式结构、组合结构、新型材料构件及复杂工程结构体系的安全性能评估、抗震性能研究和工程应用验证提供试验支撑。

附1　部分代表性结构试验项目

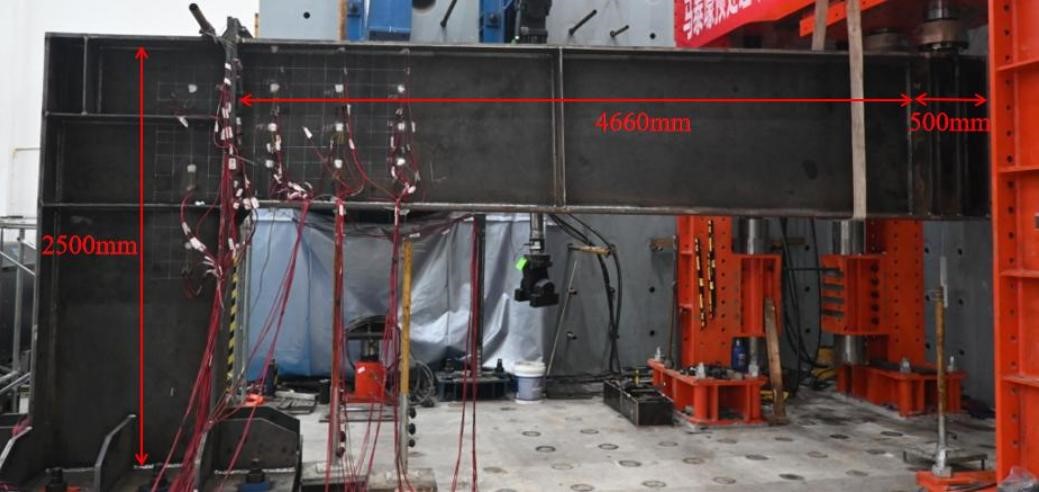

试验1　大跨度厂房梁-柱节点及梁-梁节点静力加载试验

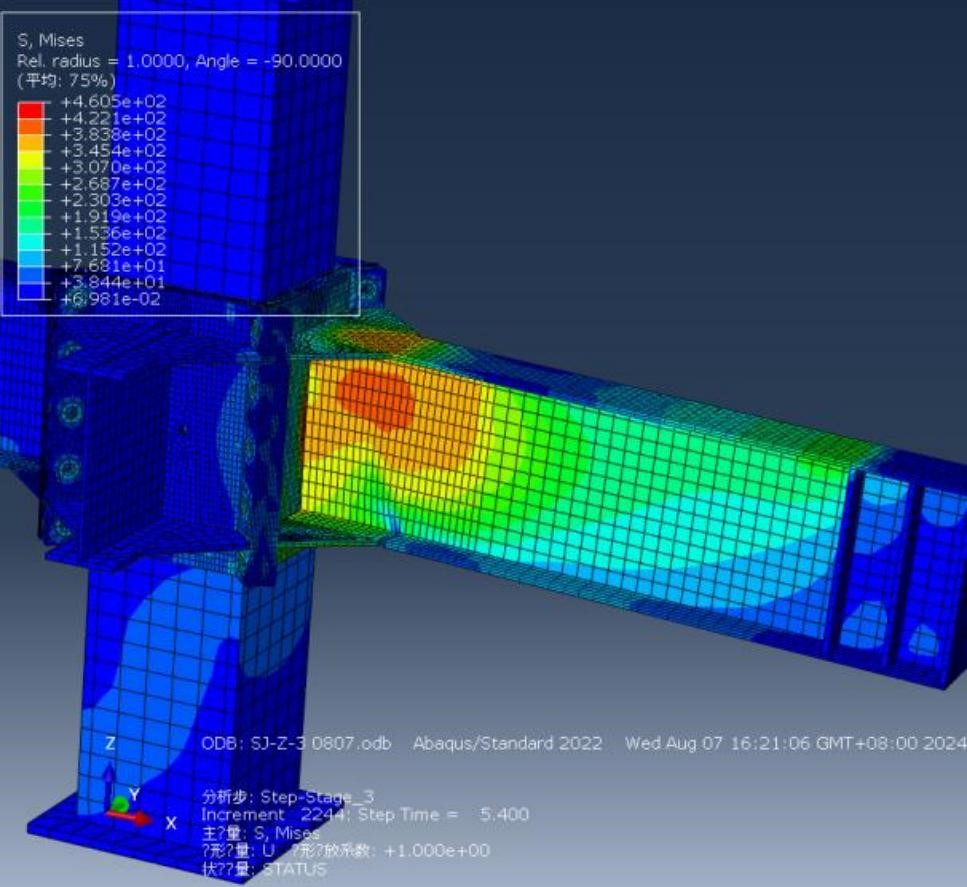

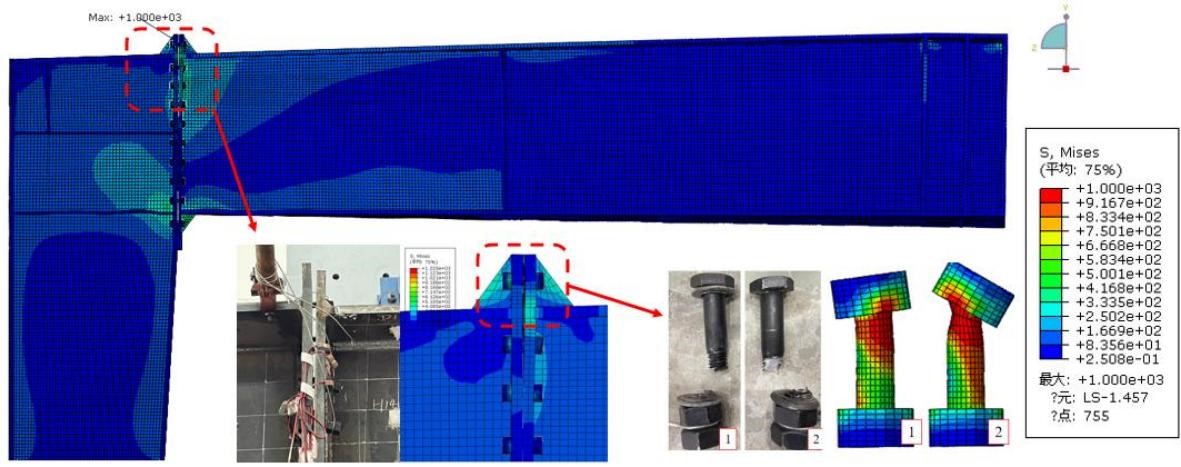

试验2　新型装配式钢结构节点试验

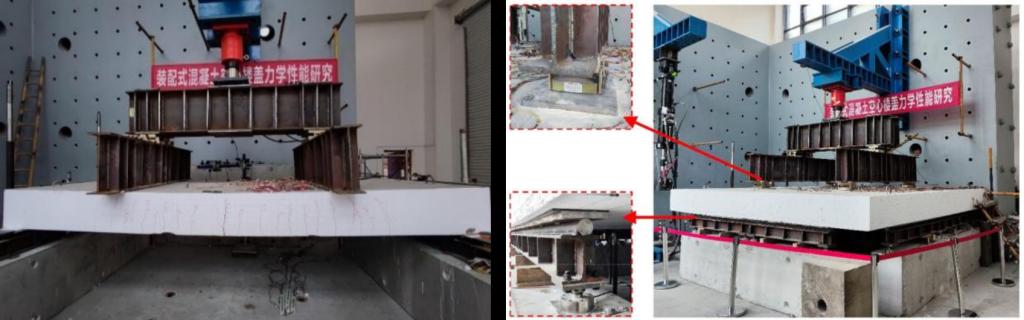

试验3　新型装配式混凝土空心楼盖静力试验

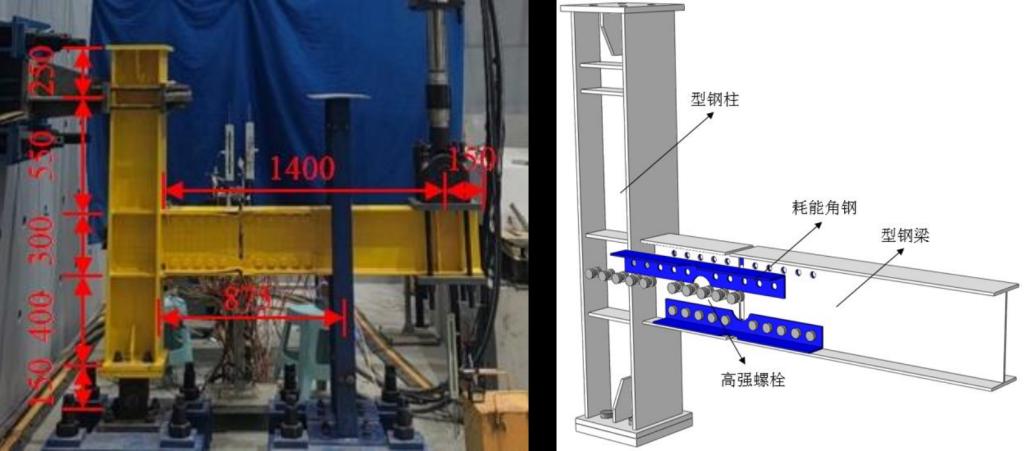

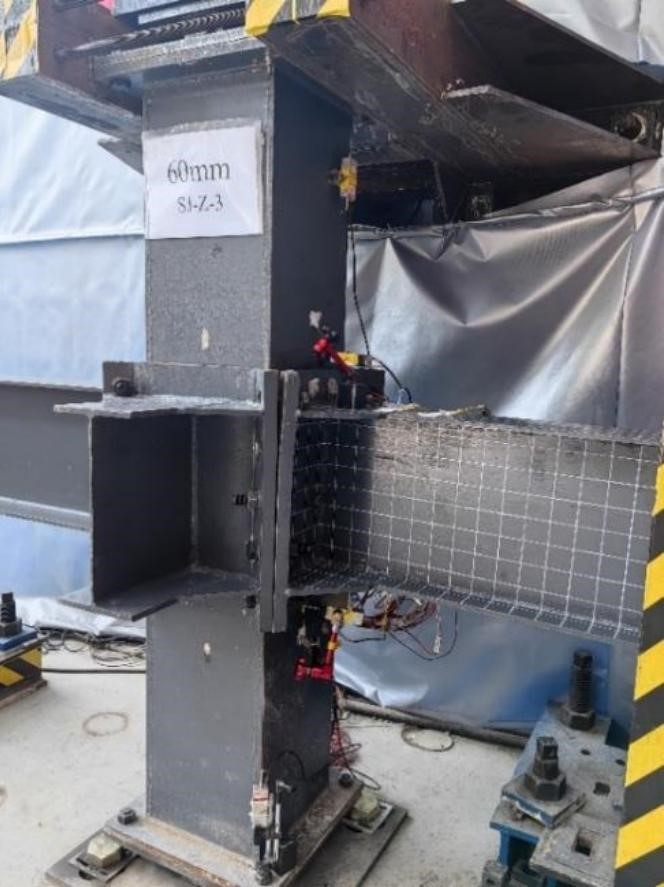

试验4　角钢单边连接的装配式钢框架梁柱节点试验

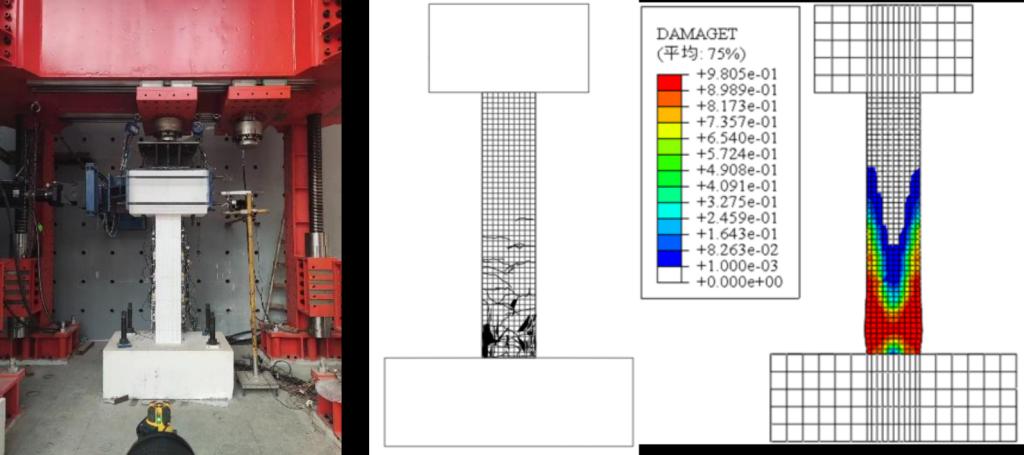

试验5　钢筋混凝土柱随机力学行为试验
